首先，我们从前面的文章可以得知 Virtual DOM 渲染成真实的 DOM 实际上要经历 VNode 的定义、diff、patch 等过程。

深入浅出虚拟 DOM 和 Diff 算法，及 Vue2 与 Vue3 中的区别 - 掘金 (juejin.cn)

Diff 算法

1. 只比较同一层级，不跨级比较

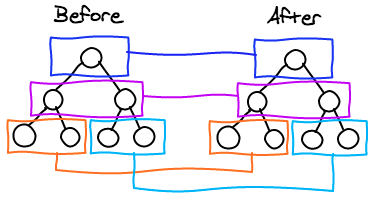

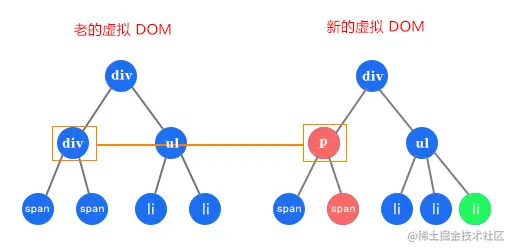

vue中的diff算法有个特点，就是只能在同级比较，不能跨级比较。 即图中颜色相同部分进行比较。

举个例子:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
<!-- 之前 -->
<div>           <!-- 层级1 -->
  <p>            <!-- 层级2 -->
    <b> aoy </b>   <!-- 层级3 -->
    <span>diff</Span>
  </P>
</div>

<!-- 之后 -->
<div>            <!-- 层级1 -->
  <p>             <!-- 层级2 -->
      <b> aoy </b>        <!-- 层级3 -->
  </p>
  <span>diff</Span>
</div>

我们可能期望将<span>直接移动到<p>的后边，这是最优的操作。但是实际的diff操作是移除<p>里的<span>在创建一个新的<span>插到<p>的后边。因为新加的<span>在层级2，旧的在层级3，属于不同层级的比较。vue中的diff算法可能不是最优的操作，但是在一颗虚拟DOM树比较复杂的情况下是相对比较友好的。

2. 比较标签名

如果同一层级的比较标签名不同，就直接移除老的虚拟 DOM 对应的节点，不继续按这个树状结构做深度比较，这是简化比较次数的第二个方面

3. 比较 key

如果标签名相同，key 也相同，就会认为是相同节点，也不继续按这个树状结构做深度比较，比如我们写 v-for 的时候会比较 key，不写 key 就会报错，这也就是因为 Diff 算法需要比较 key

面试中有一道特别常见的题，就是让你说一下 key 的作用，实际上考查的就是大家对虚拟 DOM 和 patch 细节的掌握程度，能够反应出我们面试者的理解层次，所以这里扩展一下 key

key 的作用

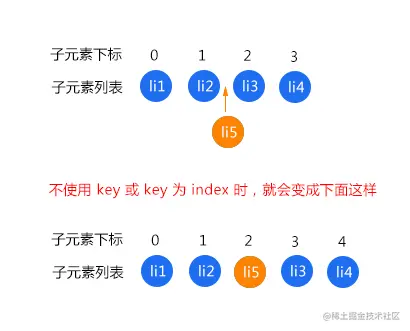

比如有一个列表，我们需要在中间插入一个元素，会发生什么变化呢？先看个图

如图的 li1 和 li2 不会重新渲染，这个没有争议的。而 li3、li4、li5 都会重新渲染

因为在不使用 key 或者列表的 index 作为 key 的时候，每个元素对应的位置关系都是 index，上图中的结果直接导致我们插入的元素到后面的全部元素，对应的位置关系都发生了变更，所以全部都会执行更新操作，这可不是我们想要的，我们希望的是渲染添加的那一个元素，其他四个元素不做任何变更，也就不要重新渲染

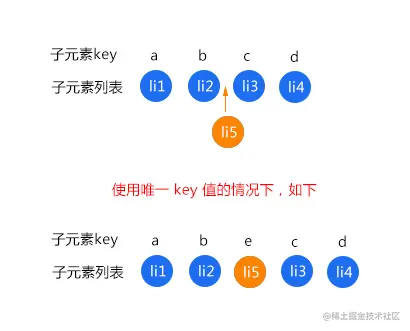

而在使用唯一 key 的情况下，每个元素对应的位置关系就是 key，来看一下使用唯一 key 值的情况下

这样如图中的 li3 和 li4 就不会重新渲染，因为元素内容没发生改变，对应的位置关系也没有发生改变。

这也是为什么 v-for 必须要写 key，而且不建议开发中使用数组的 index 作为 key 的原因

总结一下：

  • key 的作用主要是为了更高效的更新虚拟 DOM，因为它可以非常精确的找到相同节点，因此 patch 过程会非常高效
  • Vue 在 patch 过程中会判断两个节点是不是相同节点时，key 是一个必要条件。比如渲染列表时，如果不写 key，Vue 在比较的时候，就可能会导致频繁更新元素，使整个 patch 过程比较低效，影响性能
  • 应该避免使用数组下标作为 key，因为 key 值不是唯一的话可能会导致上面图中表示的 bug，使 Vue 无法区分它他，还有比如在使用相同标签元素过渡切换的时候，就会导致只替换其内部属性而不会触发过渡效果
  • 从源码里可以知道，Vue 判断两个节点是否相同时主要判断两者的元素类型和 key 等，如果不设置 key，就可能永远认为这两个是相同节点，只能去做更新操作，就造成大量不必要的 DOM 更新操作，明显是不可取的

Vue源码的diff调用逻辑

Vue.js 源码实例化了一个 watcher，这个 ~ 被添加到了在模板当中所绑定变量的依赖当中，一旦 model 中的响应式的数据发生了变化，这些响应式的数据所维护的 dep 数组便会调用 dep.notify() 方法完成所有依赖遍历执行的工作，这包括视图的更新，即 updateComponent 方法的调用。watcher 和 updateComponent方法定义在  src/core/instance/lifecycle.js 文件中 。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
export function mountComponent (
  vm: Component,
  el: ?Element,
  hydrating?: boolean
): Component {
  vm.$el = el
  // 省略一系列其它代码
  let updateComponent
  /* istanbul ignore if */
  if (process.env.NODE_ENV !== 'production' && config.performance && mark) {
    updateComponent = () => {
      // 生成虚拟 vnode
      const vnode = vm._render()
      // 更新 DOM
      vm._update(vnode, hydrating)

    }
  } else {
    updateComponent = () => {
      vm._update(vm._render(), hydrating)
    }
  }

  // 实例化一个渲染Watcher，在它的回调函数中会调用 updateComponent 方法
  new Watcher(vm, updateComponent, noop, {
    before () {
      if (vm._isMounted && !vm._isDestroyed) {
        callHook(vm, 'beforeUpdate')
      }
    }
  }, true /* isRenderWatcher */)
  hydrating = false

  return vm
}

完成视图的更新工作事实上就是调用了vm._update方法，这个方法接收的第一个参数是刚生成的Vnode，调用的vm._update方法定义在 src/core/instance/lifecycle.js中。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
Vue.prototype._update = function (vnode: VNode, hydrating?: boolean) {
  const vm: Component = this
  const prevEl = vm.$el
  const prevVnode = vm._vnode
  const restoreActiveInstance = setActiveInstance(vm)
  vm._vnode = vnode
  if (!prevVnode) {
    // 第一个参数为真实的node节点，则为初始化
    vm.$el = vm.__patch__(vm.$el, vnode, hydrating, false /* removeOnly */)
  } else {
    // 如果需要diff的prevVnode存在，那么对prevVnode和vnode进行diff
    vm.$el = vm.__patch__(prevVnode, vnode)
  }
  restoreActiveInstance()
  // update __vue__ reference
  if (prevEl) {
    prevEl.__vue__ = null
  }
  if (vm.$el) {
    vm.$el.__vue__ = vm
  }
  // if parent is an HOC, update its $el as well
  if (vm.$vnode && vm.$parent && vm.$vnode === vm.$parent._vnode) {
    vm.$parent.$el = vm.$el
  }
}

在这个方法当中最为关键的就是 vm.__patch__ 方法，这也是整个 virtual-dom 当中最为核心的方法，主要完成了prevVnode 和 vnode 的 diff 过程并根据需要操作的 vdom 节点打 patch，最后生成新的真实 dom 节点并完成视图的更新工作。

patch

先来介绍几个有用的api

  • invokeDestroyHook: 用来删除dom节点
  • createElm:用来创建一个节点
  • patchVnode: patch的核心方法，主要对比就发生在这个方法中。
  • invokeInsertHook: 用来插入节点。
  • removeVnodes: 用来移除旧节点。
  • sameVnode: 比较两个node的tag、isComment、inputType是否相同以及是否都有data属性。

patch的方式主要分为4步

  • 如果oldVnode存在,vnode不存在,则是要做删除oldVnode节点的操作。
  • 如果oldVnode不存在,vnode存在,则是要做创建vnode节点的操作。
  • 如果oldVnode、vnode都存在，且标签名相同、inputType属性(若有)相同且都存在data，则执行patchVnode方法。
  • 如果oldVnode、vnode都存在，但是不满足第三步条件，则**删除oldVnode节点,创建vnode**节点

patchVnode

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
function patchVnode (
    oldVnode,
    vnode,
    insertedVnodeQueue,
    ownerArray,
    index,
    removeOnly
  ) {
    // 完全相同，则什么都不做
    if (oldVnode === vnode) {
      return
    }

    const elm = vnode.elm = oldVnode.elm
    // 都是静态节点且key相同,且当vnode是克隆节点或是v-once指令控制的节点
    if (isTrue(vnode.isStatic) &&
      isTrue(oldVnode.isStatic) &&
      vnode.key === oldVnode.key &&
      (isTrue(vnode.isCloned) || isTrue(vnode.isOnce))
    ) {
      vnode.componentInstance = oldVnode.componentInstance
      return
    }

    const oldCh = oldVnode.children
    const ch = vnode.children
    // 不都是文本节点
    if (isUndef(vnode.text)) {
      if (isDef(oldCh) && isDef(ch)) {
        if (oldCh !== ch) updateChildren(elm, oldCh, ch, insertedVnodeQueue, removeOnly)
      } else if (isDef(ch)) {
        if (isDef(oldVnode.text)) nodeOps.setTextContent(elm, '')
        addVnodes(elm, null, ch, 0, ch.length - 1, insertedVnodeQueue)
      } else if (isDef(oldCh)) {
        removeVnodes(oldCh, 0, oldCh.length - 1)
      } else if (isDef(oldVnode.text)) {
        nodeOps.setTextContent(elm, '')
      }
    } else if (oldVnode.text !== vnode.text) {  // 都是文本节点
      nodeOps.setTextContent(elm, vnode.text)
    }
  }


patchVnode方法主要分为以下步骤：

  • 若vnode和oldVnode完全相同，则不需要做任何事情
  • 若vnode和oldVnode都是静态节点，且具有相同的key,则当vnode是克隆节点或是v-once指令控制的节点时，只需要把oldVnode.elm和oldVnode.child都复制到vnode上，也不用再有其他操作。
  • 若vnode和oldVnode不是文本节点或注释节点时
    1. 如果oldVnode和vnode都有子节点，且2方的子节点不完全一致，就执行更新子节点的操作（这一部分其实是在updateChildren函数中实现）。
    2. 如果只有oldVnode有子节点，那就把这些节点都删除
    3. 如果只有vnode有子节点，那就创建这些子节点
    4. 如果oldVnode和vnode都没有子节点，但是oldVnode是文本节点或注释节点，就把vnode.elm的文本设置为空字符串
  • 如果vnode是文本节点或注释节点，但是vnode.text != oldVnode.text时，只需要更新vnode.elm的文本内容就可以.

updateChildren

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
/**
* parentElm:父级元素节点
* oldCh: oldVnode的children
* newCh: vnode的children
**/
function updateChildren (parentElm, oldCh, newCh, insertedVnodeQueue, removeOnly) {
  // 定义4个索引
  let oldStartIdx = 0  // 旧头
  let newStartIdx = 0  // 新头
  let oldEndIdx = oldCh.length - 1 // 旧尾
  let oldStartVnode = oldCh[0]  // oldStartIdx对应的node
  let oldEndVnode = oldCh[oldEndIdx] // oldEndIdx对应的node
  let newEndIdx = newCh.length - 1  // 新尾
  let newStartVnode = newCh[0] // newStartIdx对应的node
  let newEndVnode = newCh[newEndIdx] // newEndIdx对应的node
  let oldKeyToIdx, idxInOld, vnodeToMove, refElm


  // 当vnode和oldVnode在下标之间有node存在时
  while (oldStartIdx <= oldEndIdx && newStartIdx <= newEndIdx) {
    if (isUndef(oldStartVnode)) {
      oldStartVnode = oldCh[++oldStartIdx] // Vnode has been moved left
    } else if (isUndef(oldEndVnode)) {
      oldEndVnode = oldCh[--oldEndIdx]
    } else if (sameVnode(oldStartVnode, newStartVnode)) {
      patchVnode(oldStartVnode, newStartVnode, insertedVnodeQueue, newCh, newStartIdx)
      oldStartVnode = oldCh[++oldStartIdx]
      newStartVnode = newCh[++newStartIdx]
    } else if (sameVnode(oldEndVnode, newEndVnode)) {
      patchVnode(oldEndVnode, newEndVnode, insertedVnodeQueue, newCh, newEndIdx)
      oldEndVnode = oldCh[--oldEndIdx]
      newEndVnode = newCh[--newEndIdx]
    } else if (sameVnode(oldStartVnode, newEndVnode)) { // Vnode moved right
      patchVnode(oldStartVnode, newEndVnode, insertedVnodeQueue, newCh, newEndIdx)
      canMove && nodeOps.insertBefore(parentElm, oldStartVnode.elm, nodeOps.nextSibling(oldEndVnode.elm))
      oldStartVnode = oldCh[++oldStartIdx]
      newEndVnode = newCh[--newEndIdx]
    } else if (sameVnode(oldEndVnode, newStartVnode)) { // Vnode moved left
      patchVnode(oldEndVnode, newStartVnode, insertedVnodeQueue, newCh, newStartIdx)
      canMove && nodeOps.insertBefore(parentElm, oldEndVnode.elm, oldStartVnode.elm)
      oldEndVnode = oldCh[--oldEndIdx]
      newStartVnode = newCh[++newStartIdx]
    } else {
      if (isUndef(oldKeyToIdx)) oldKeyToIdx = createKeyToOldIdx(oldCh, oldStartIdx, oldEndIdx)
      idxInOld = isDef(newStartVnode.key)
        ? oldKeyToIdx[newStartVnode.key]
        : findIdxInOld(newStartVnode, oldCh, oldStartIdx, oldEndIdx)
      if (isUndef(idxInOld)) { // New element
        createElm(newStartVnode, insertedVnodeQueue, parentElm, oldStartVnode.elm, false, newCh, newStartIdx)
      } else {
        vnodeToMove = oldCh[idxInOld]
        if (sameVnode(vnodeToMove, newStartVnode)) {
          patchVnode(vnodeToMove, newStartVnode, insertedVnodeQueue, newCh, newStartIdx)
          oldCh[idxInOld] = undefined
          canMove && nodeOps.insertBefore(parentElm, vnodeToMove.elm, oldStartVnode.elm)
        } else {
          // same key but different element. treat as new element
          createElm(newStartVnode, insertedVnodeQueue, parentElm, oldStartVnode.elm, false, newCh, newStartIdx)
        }
      }
      newStartVnode = newCh[++newStartIdx]
    }
  }
  if (oldStartIdx > oldEndIdx) {
    refElm = isUndef(newCh[newEndIdx + 1]) ? null : newCh[newEndIdx + 1].elm
    addVnodes(parentElm, refElm, newCh, newStartIdx, newEndIdx, insertedVnodeQueue)
  } else if (newStartIdx > newEndIdx) {
    removeVnodes(oldCh, oldStartIdx, oldEndIdx)
  }
}

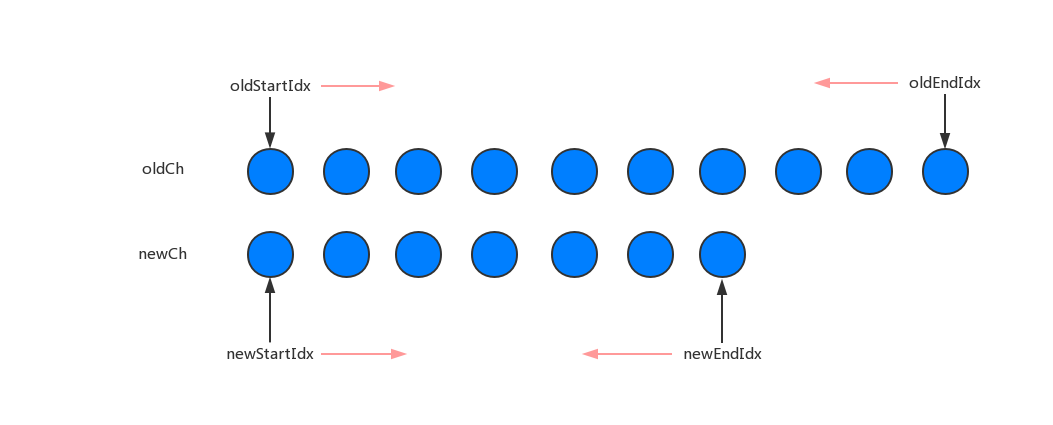

首先我们定义 oldStartIdx、newStartIdx、oldEndIdx 以及 newEndIdx 分别是新老两个 VNode 的两边的索引，同时oldStartVnode、newStartVnode、oldEndVnode 以及 newEndVnode 分别指向这几个索引对应的 VNode 节点。

举个例子

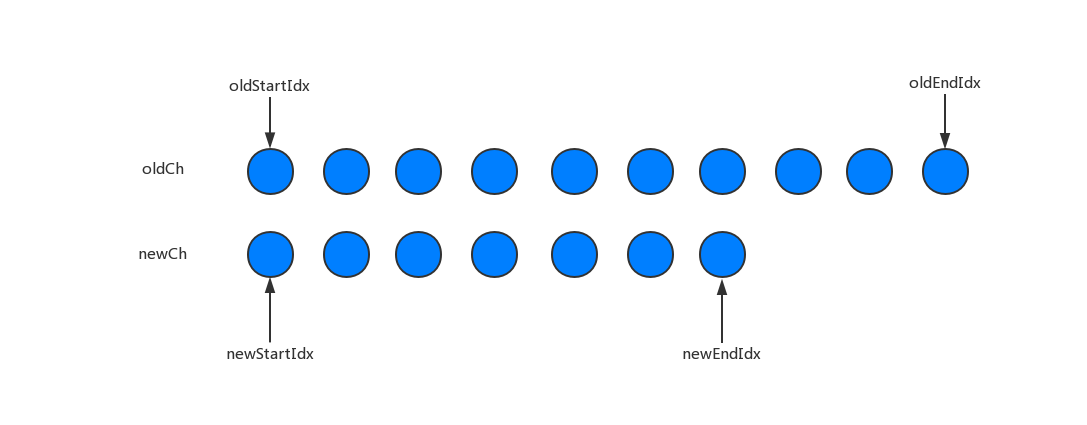

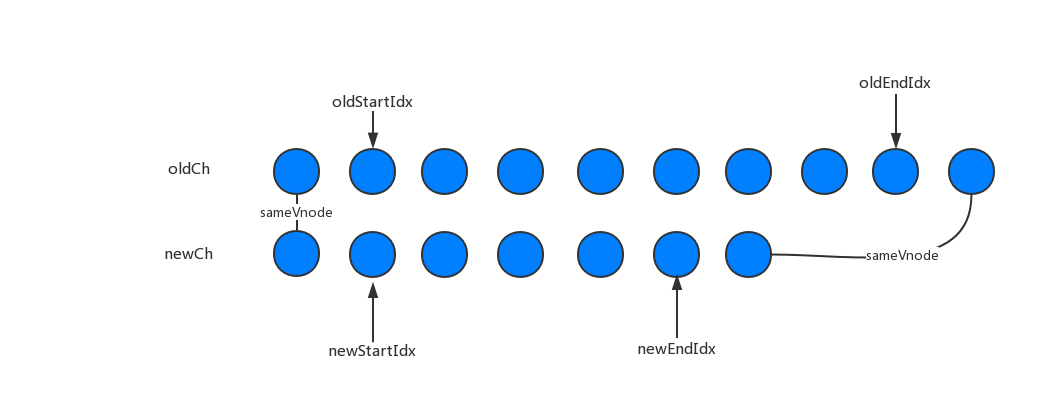

假设现在oldch、newCh分别如上图所示。那么接下来就要执行

1
2
while (oldStartIdx <= oldEndIdx && newStartIdx <= newEndIdx)

在这个循环中，oldStartIdx、oldEndIdx和newStartIdx、newEndIdx分别从两边向中间移动，直到有其中一个存在交叉部分(startIdx>=endIdx)

首先当 oldStartVnode 或者 oldEndVnode 不存在的时候，oldStartIdx 与 oldEndIdx 继续向中间靠拢，并更新对应的 oldStartVnode 与 oldEndVnode 的指向,这里需要注意就是伴随着Idx移动，其对应的指向node也发生变化

1
2
3
4
5
6
if (isUndef(oldStartVnode)) {
    oldStartVnode = oldCh[++oldStartIdx] // Vnode has been moved left
} else if (isUndef(oldEndVnode)) {
    oldEndVnode = oldCh[--oldEndIdx]
}

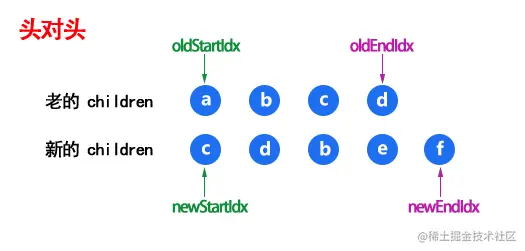

接下来就是新旧vnode的首首、首尾、尾尾、尾首对比的过程，即oldStartVnode、newStartVnode和oldEndVnode、newEndVnode两两之间执行patchVnode，同时Idx向中间移动

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
else if (sameVnode(oldStartVnode, newStartVnode)) { //
    patchVnode(oldStartVnode, newStartVnode, insertedVnodeQueue, newCh, newStartIdx)
    oldStartVnode = oldCh[++oldStartIdx]
    newStartVnode = newCh[++newStartIdx]
} else if (sameVnode(oldEndVnode, newEndVnode)) {
    patchVnode(oldEndVnode, newEndVnode, insertedVnodeQueue, newCh, newEndIdx)
    oldEndVnode = oldCh[--oldEndIdx]
    newEndVnode = newCh[--newEndIdx]
} else if (sameVnode(oldStartVnode, newEndVnode)) { // Vnode moved right
    patchVnode(oldStartVnode, newEndVnode, insertedVnodeQueue, newCh, newEndIdx)
    canMove && nodeOps.insertBefore(parentElm, oldStartVnode.elm, nodeOps.nextSibling(oldEndVnode.elm))
    oldStartVnode = oldCh[++oldStartIdx]
    newEndVnode = newCh[--newEndIdx]
} else if (sameVnode(oldEndVnode, newStartVnode)) { // Vnode moved left
    patchVnode(oldEndVnode, newStartVnode, insertedVnodeQueue, newCh, newStartIdx)
    canMove && nodeOps.insertBefore(parentElm, oldEndVnode.elm, oldStartVnode.elm)
    oldEndVnode = oldCh[--oldEndIdx]
    newStartVnode = newCh[++newStartIdx]
}

ok,接下来我们来分别分析

  • 首先如果oldStartVnode、newStartVnode符合 sameVnode 时，说明oldVnode 节点的头部与 vNode 节点的头部是相同的VNode节点，直接进行 patchVnode，同时 oldStartIdx 与 newStartIdx 向后移动一位。
  • oldEndVnode、newEndVnode同理，若两者符合 sameVnode，直接进行 patchVnode，同时 oldEndIdx 与 newEndIdx 向前移动一位。

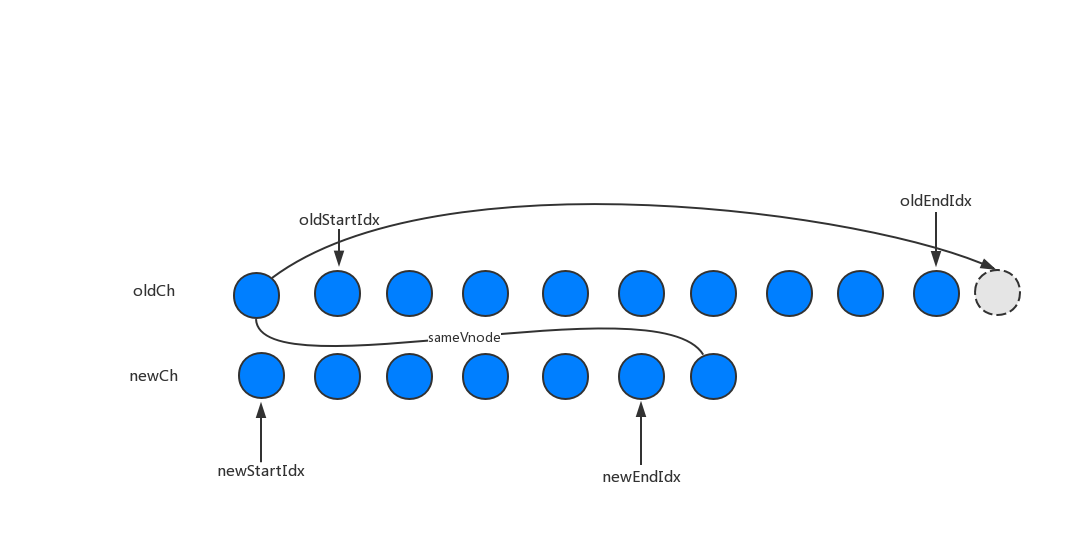

  • 接下来比较oldStartVnode、newEndVnode,若两者符合 sameVnode，也就是老 oldVnode 节点的头部与新 vNode 节点的尾部是同一节点的时候，将 oldStartVnode.elm 这个节点直接移动到 oldEndVnode.elm 这个节点的后面即可。然后 oldStartIdx 向后移动一位，newEndIdx 向前移动一位。

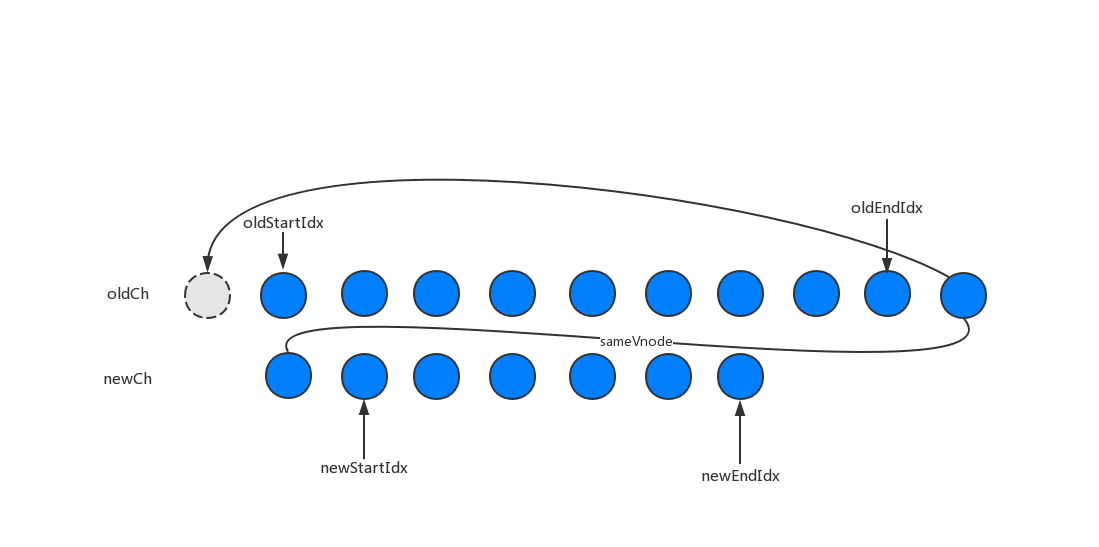

  • 同理，oldEndVnode 与 newStartVnode 符合 sameVnode 时，也就是老 oldVnode 节点的尾部与新 vNode 节点的头部是同一节点的时候，将 oldEndVnode.elm 插入到 oldStartVnode.elm 前面。同样的，oldEndIdx 向前移动一位，newStartIdx 向后移动一位。

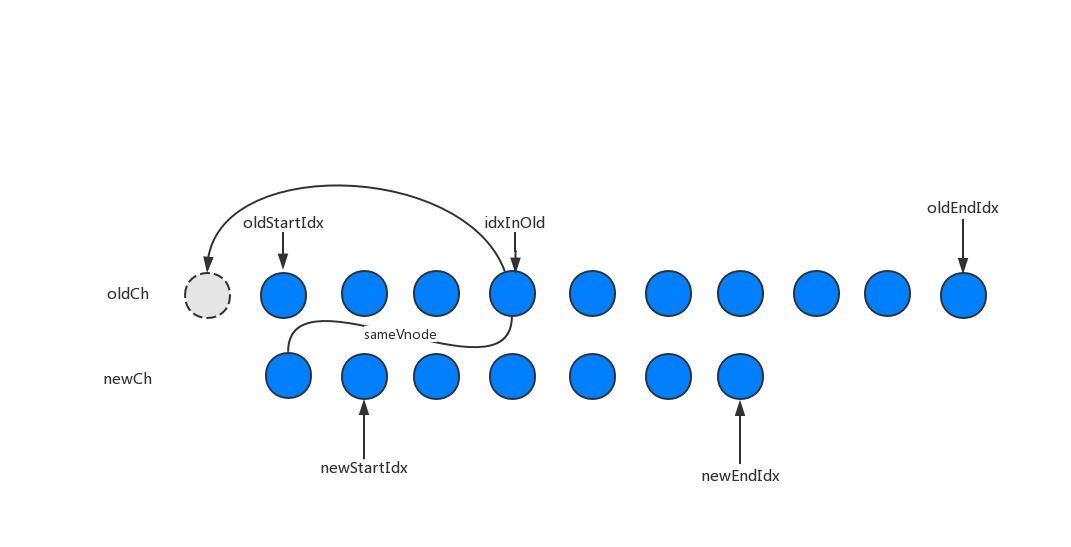

  • 如果以上四种情况都没有命中，就不断拿新的开始节点的 key 去老的 children 里找

  1. 如果没找到，就创建一个新的节点

  2. 如果找到了，再对比标签是不是同一个节点

    如果是同一个节点，就调用 patchVnode 进行后续对比，然后把这个节点插入到老的开始前面，并且移动新的开始下标，继续下一轮循环对比

    如果不是相同节点，就创建一个新的节点

  3. 如果老的 vnode 先遍历完，就添加新的 vnode 没有遍历的节点

  4. 如果新的 vnode 先遍历完，就删除老的 vnode 没有遍历的节点

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
else {
        if (isUndef(oldKeyToIdx)) oldKeyToIdx = createKeyToOldIdx(oldCh, oldStartIdx, oldEndIdx)
        idxInOld = isDef(newStartVnode.key)
          ? oldKeyToIdx[newStartVnode.key]
          : findIdxInOld(newStartVnode, oldCh, oldStartIdx, oldEndIdx)
        if (isUndef(idxInOld)) { // New element
          createElm(newStartVnode, insertedVnodeQueue, parentElm, oldStartVnode.elm, false, newCh, newStartIdx)
        } else {
          vnodeToMove = oldCh[idxInOld]
          if (sameVnode(vnodeToMove, newStartVnode)) {
            patchVnode(vnodeToMove, newStartVnode, insertedVnodeQueue, newCh, newStartIdx)
            oldCh[idxInOld] = undefined
            canMove && nodeOps.insertBefore(parentElm, vnodeToMove.elm, oldStartVnode.elm)
          } else {
            // same key but different element. treat as new element
            createElm(newStartVnode, insertedVnodeQueue, parentElm, oldStartVnode.elm, false, newCh, newStartIdx)
          }
        }
        newStartVnode = newCh[++newStartIdx]
      }


//
function createKeyToOldIdx (children, beginIdx, endIdx) {
  let i, key
  const map = {}
  for (i = beginIdx; i <= endIdx; ++i) {
    key = children[i].key
    if (isDef(key)) map[key] = i
  }
  return map
}

createKeyToOldIdx 的作用是产生 key 与 index 索引对应的一个 map 表。比如说有这么一个oldChild(为举例，格式不正确)：

1
2
3
4
5
6
7
[
    {xx: xx, key: 'key0'},
    {xx: xx, key: 'key1'},
    {xx: xx, key: 'key2'}
]


经过createKeyToOldIdx转换后就会变为

1
2
3
4
5
6
{
    key0: 0,
    key1: 1,
    key2: 2
}

通过这种方式，就可以在oldCh中快速找到与当前节点(newStartVnode) key相同的节点的索引idxInOld.

1
2
3
4
5
if (isUndef(oldKeyToIdx)) oldKeyToIdx = createKeyToOldIdx(oldCh, oldStartIdx, oldEndIdx)
        idxInOld = isDef(newStartVnode.key)
          ? oldKeyToIdx[newStartVnode.key]
          : findIdxInOld(newStartVnode, oldCh, oldStartIdx, oldEndIdx)

  • 如果没有找到这个idxInOld,则通过 createElm 创建一个新节点，并将 newStartIdx 向后移动一位。
1
2
3
4
5
if (isUndef(idxInOld)) { // 创建新节点
  createElm(newStartVnode, insertedVnodeQueue, parentElm, oldStartVnode.elm, false, newCh, newStartIdx)
}


  • 如果存在这个idxInOld,且符合sameVnode,则执行patchVnode并将oldCh[idxInOld] = undefined,最后将newStartIdx 向后移动一位。
1
2
3
4
5
6
7
vnodeToMove = oldCh[idxInOld]
if (sameVnode(vnodeToMove, newStartVnode)) {
    patchVnode(vnodeToMove, newStartVnode, insertedVnodeQueue, newCh, newStartIdx)
    oldCh[idxInOld] = undefined
    canMove && nodeOps.insertBefore(parentElm, vnodeToMove.elm, oldStartVnode.elm)
}

  • 如果不符合 sameVnode，只能创建一个新节点插入到 parentElm 的子节点中，newStartIdx 往后移动一位。

一张图总结

最后，当while循环执行完成,会有两种情况

  1. 如果 oldStartIdx > oldEndIdx，说明老节点比对完了，但是新节点还有多的，需要将新节点插入到真实 DOM 中去，调用 addVnodes 将这些节点插入即可。
  2. 如果 newStartIdx > newEndIdx 条件，说明新节点比对完了，老节点还有多，将这些无用的老节点通过 removeVnodes 批量删除即可。
License

本文采用 署名-非商业性使用-相同方式共享 4.0 国际 许可协议，转载请注明出处。

Share

快来参与讨论吧~
